概要

股関節全置換術・骨切り術の術前計画を支援するモジュールです。CT画像から骨盤・大腿骨の3Dモデルを構築し、インプラントサイズやカップ設置角度をシミュレーションできます。

ZedHipはCT画像を用いた人工股関節置換術用の3次元術前計画ソフトウェアです。
ユーザーは、15分程度でステムとカップのサイズ選定をはじめ、3次元的な設置位置検討などの術前計画を行うことが可能です。

独自のROM(range of motion)シミュレーション機能を用いることで、ステム・カップ・大腿骨・骨盤の衝突を視覚的にシミュレーションして確認することができます。

特徴

• 3Dモデル上での直感的な操作性
• 豊富な導入実績に基づくテンプレート
• レポート出力による手術記録の共有

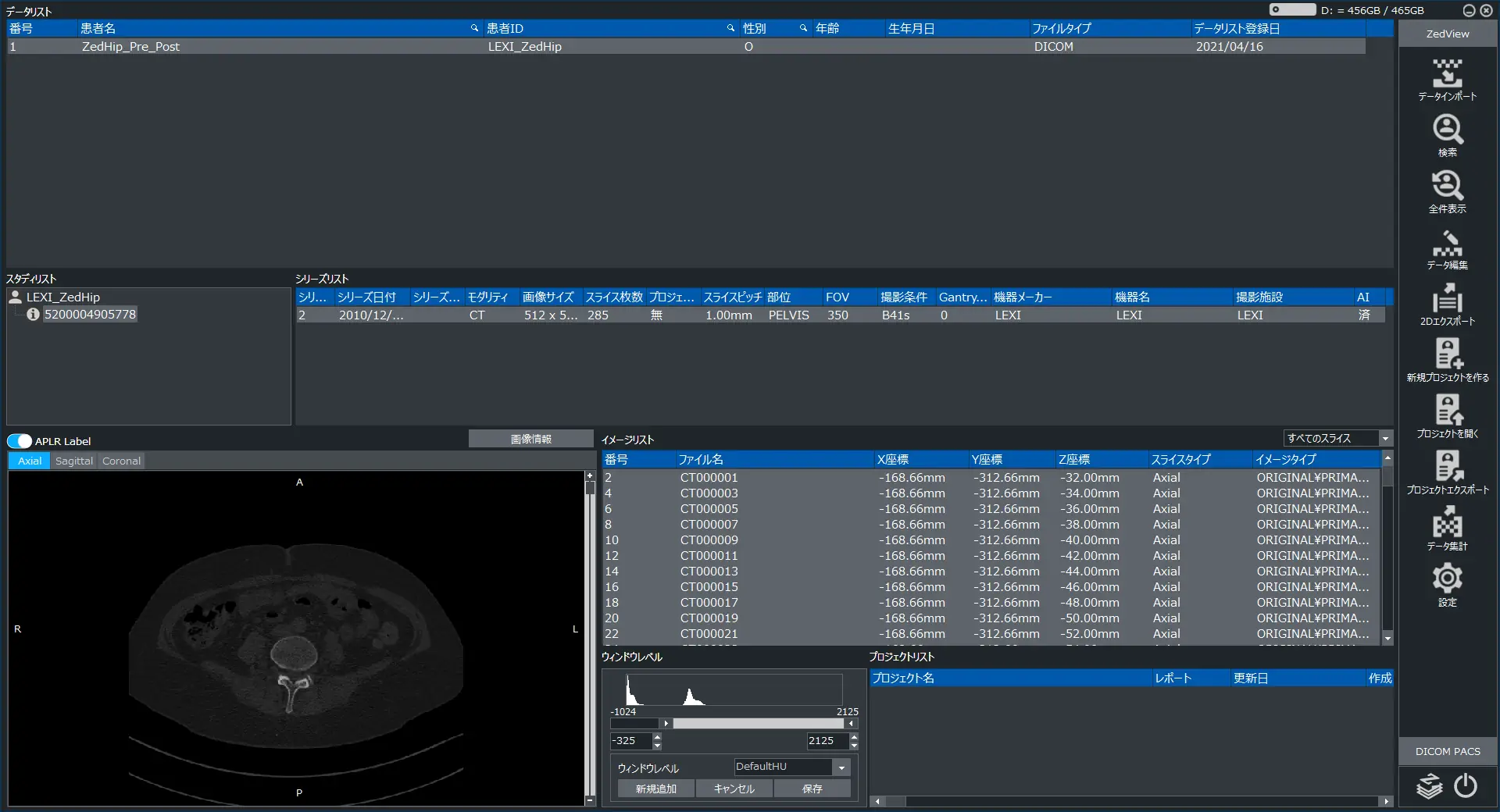

データベース機能

ZedHipはデータベース機能を備えております。術前計画に用いる患者様のCTデータを読み込んで一括管理することが可能です。

DICOMデータに対応しており、患者名・患者ID・性別・年齢・生年月日などの情報もデータベース上に表示して簡単にデータ管理を行うことが可能です。

Axial・Sagittal・Coronalビューを表示させて画像を確認することが可能なため、簡易ビューアーとしてもご利用いただけます。

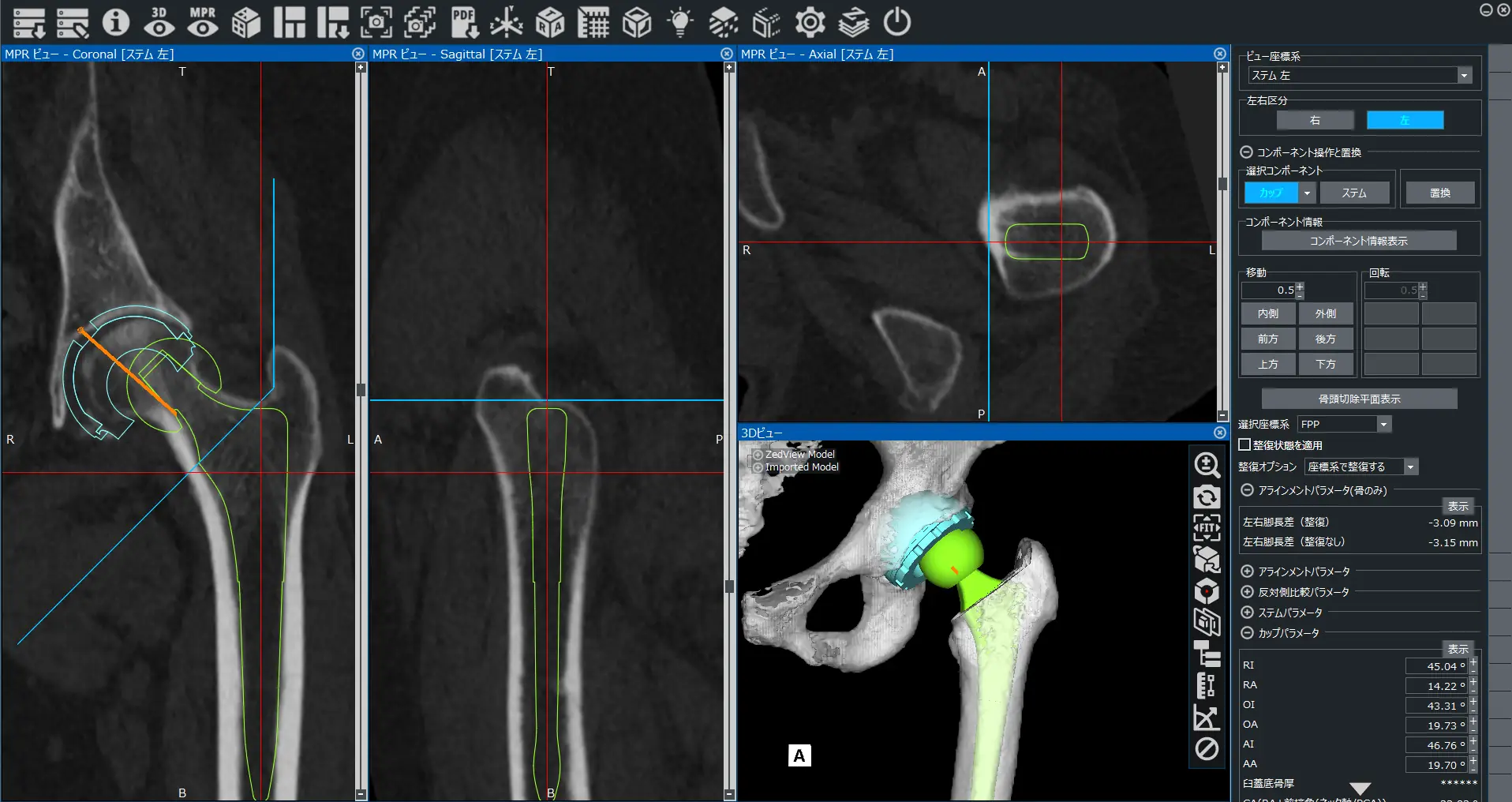

人工股関節の設置

CTデータをベースにMPR画像(multi-planar reconstruction)を作成して、3次元的にステムとカップのテンプレーティングを簡単に行う事が可能です。

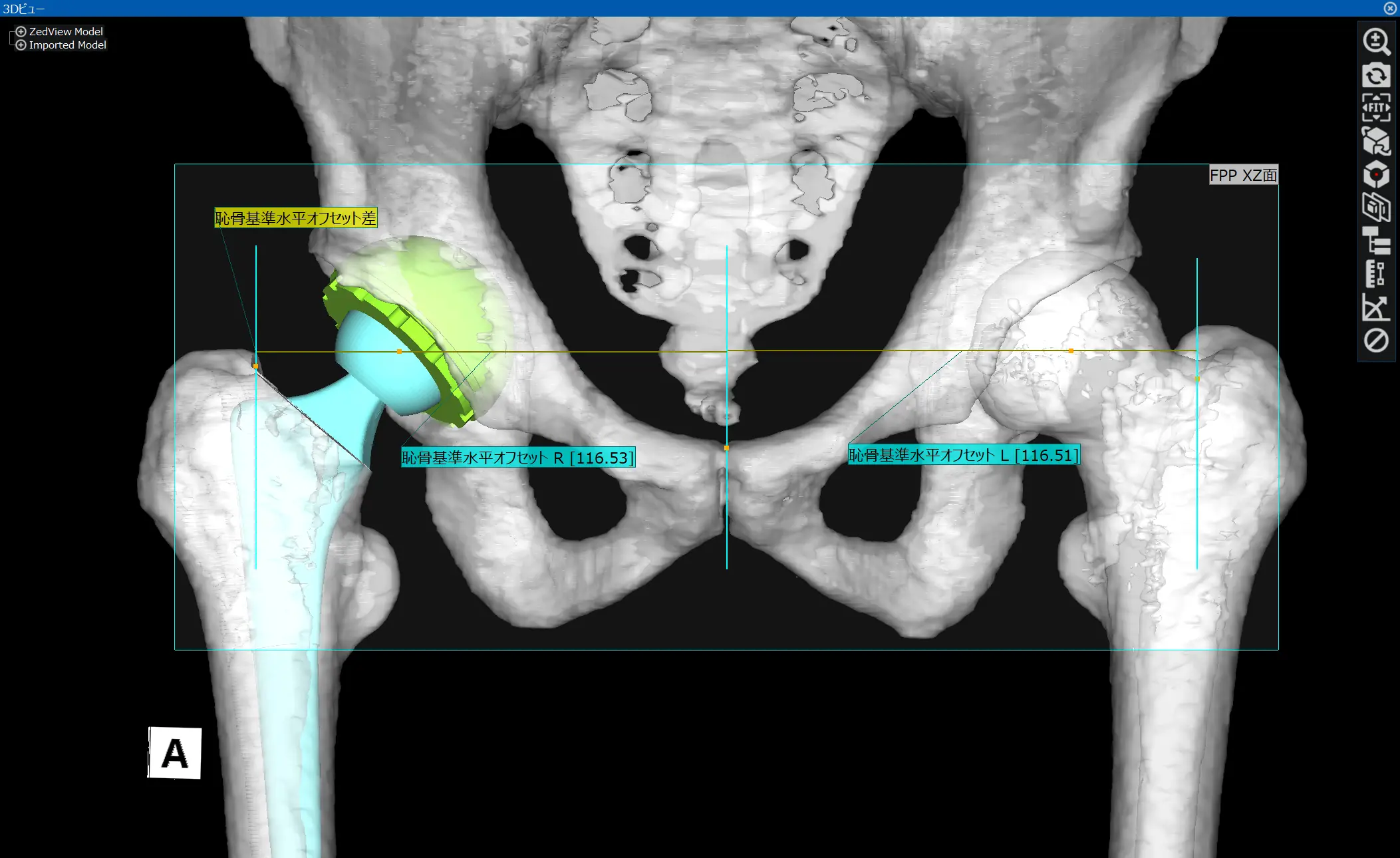

パラメータの算出

• 大転子3次元移動距離、脚長引き下げ量 (整復前後)
• ステム: 前捻角(直接値入力可)、内外反・屈曲/伸展 (大腿骨軸に対して)
• カップ: RI、RA、OI、OA、AA、AI
• RI: Radiographic Inclination, RA: Radiographic Anteversion
• OI: Operative Inclination, OA: Operative Anteversion
• AI: Anatomical Inclination, AA: Anatomical Anteversion

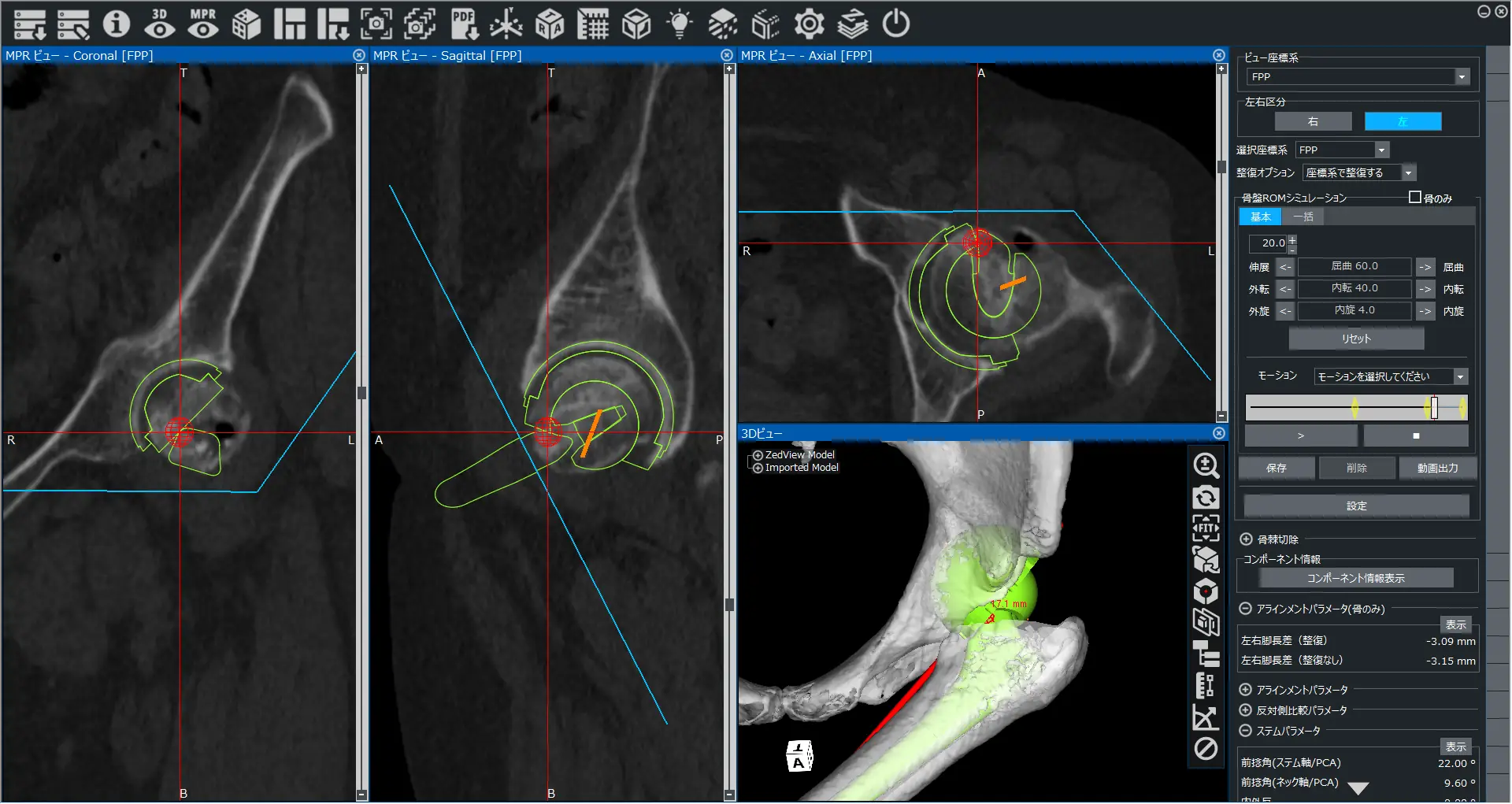

ROMシミュレーション

術前計画で設置したステムとカップを整復状態にして可動域のシミュレーションを行うことが可能です。

ROMシミュレーションではステム、カップ、大腿骨、骨盤の衝突を3次元的に確認することが可能です。
接触した箇所には赤マークが表示されます。
